1. 项目背景

郑州东北区域的别墅区,本次改造户型为联排别墅户型,总共4层,地上两层和地下两层,负二层为影音室,活动室,健身房,天井,酒窖;负一层为负二层影音室挑高部分,钢琴房,瑜伽室,储物间;一层为客餐厅,客房;二层为主卧,衣帽间,老人房,儿童房。常住人口:男女主人、爷爷、奶奶、小孩,共计5人(按人数计算新风量150m³)套内使用面积为 377.25㎡。

做这种别墅住宅项目,要对应其自身特点考虑:层数多,单层面积不大,房间多。

结合这些特点在做方案设计时候要考虑:跨层施工合理性,相关装修兼容性,综合的经济性(包含初始投入,后期运行,以及相关耗材)实用便捷性,以及最终的效果。

综上所述,对这次安装新风效果这块提了一些要求:


1. 一台主机带2层。

2. 一定要过滤很好,毕竟要应对雾霾,沙尘暴等室外恶劣天气。

3. 换气效率要高,风量要大,要能对甲醛有释放有稀释作用。

4. 一定一定要简单便捷清理和更换滤网。

5. 主机要考虑隔音,不能太吵,不影响卧室静区域,风口噪音要低不能影响夜间休息。

6. 全热回收,达到冬天送风不凉,夏天送风不热的节能效果。

7. 管道输配系统应做到风量均匀,噪音小,开孔少,孔径小,,材料应符合卫生环保要求,具有灵活安装等特性。

8. 要有app远程控制,可以体验智能化的便捷。

户型图:



负二层

负一层

一层


二层

3. 区域划分

根据户型实际情况,如果有格局变动,需要先定格局,进行墙体拆改,拆改完毕根据现有功能性来进行区域划分。其中厨房(油烟机)卫生间(换气扇)这些其余有独立的换气设备,不做考虑;其他区域可根据使用率来分为新风系统日常换气区和污浊区,日常换气区可在每个区域单独设置新风和排风口,衣帽间和储物间这种区域为污浊区,因为使用率较低,气流多为静态,为了促进空气流动,所以要加单独排风。所以风量匹配也应参考这些区域来计算。




4. 风量参数计算

根据套内使用面积和人数进行人均风量的折算和换气次数的折算,从而取大值



5. 主机选型定位

根据勘察现场实际情况,初步设想负一层和负二层用一台主机。

根据现场情况,地下室层高有限且隔出两层,部分区域(健身房、活动房)都是钢构设为了层高计师吊顶计划是贴着槽钢底部,所以吊顶空间有限,中间走管道更是不可能的。所以计划使用阿波罗系列的地送风专用机型,独有的结构设计,落地式安装,整个室内的送风管路都在地面。

一层和二层用一台主机。

根据现场情况,主机安装位置定在二层主卫门口开放式衣帽间的柜体里面,将来关上柜门,整体风格统一,不影响美观,且柜体本身具有隔绝主机运行噪音的功能;室外新风和排风管可直接从主卫吊顶里面通向室外。

这两台主机维护方式:无需爬高上低拆吊顶,也无需专业工具,就像开冰箱门一样,打开检修门即可进行清理或者更换滤网。

根据上面风量参数计算结果,采用“阿波罗Apollo5.0”机型(Q=510m³负二层和负一层每小时换气1.25次;一层和二层每小时换气1.35次)完全满足日常使用。

主机室外取风位置要远离厨房热水器的排废区和卫生间排废区,要满足规范里“远离排废区”的原则。



负一层



二层


6. 管路规划

依据上面区域划分来设置新风口和回风口的位置。

主机装在负一层,负一层做地送,负二层做顶送风(管道走负一层地面穿楼板下负二层)对整个负二层装修吊顶部分互不影响;排风考虑到影音室为整体挑空,且负二层和负一层多为开放区域,所以在瑜伽室和储物间为单独空间留出必要排风口之外,其余的排风口均设置在影音室挑空部分;室外的新风和排风管道可上翻到一层的厨房,从原有烟道(已拆除)出呈上下位置通往室外。

一层二层风口排布遵循区域划分原则,对应的区域放对应的风口,一层为顶面送风,二层为墙面下侧送风,管道多数走二层地面,一层的送风口由二层主机背面四个开口下翻至一楼加扁变圆接头转成圆管走到客厅,由于4根管道如果做4个风口,风口数量太多,所以在末端加上二合一转化成一个110风口,便于效果美观;这个地方需要注意的是安装主机背面不可贴墙安装,需要预留扁变圆接头的安装空间,另外面向主机右边在预留10cm的检修扣手打开空间之外,还要预留20公分下翻一楼的回风主管安装空间。

顶面管道遵循靠边靠顶,减少管道交叉,避免降低层高,注意避让其他管道路径,尽量走直线,拐直角弯应注意预留转弯半径>15cm,管道末端风口处要做消音处理,降低风口噪音;地面地送风管道紧贴地面铺设,80公分一个骑马卡预留转弯半径>30cm,风口沿墙角上翻30cm,上翻管道和风口底盒需切槽入墙。





负二层



负一层



一层


二层

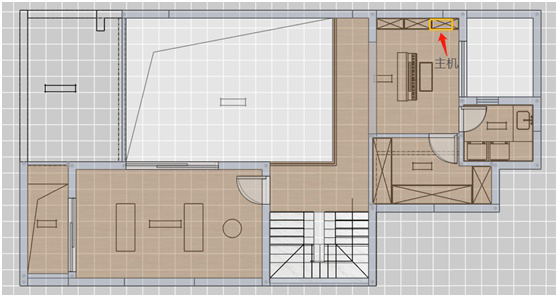

二层主机

负一层主机
