小复式案例

1. 项目背景

户型为跨层,总共4室两厅,楼上为主卧带一个衣帽间,楼下3个卧室加一个储物间还有一个客餐厅,对新风这块提了一些要求:

1. 一定要过滤很好,要应对雾霾,沙尘暴等室外恶劣天气。

2. 换气效率要高,风量要大,要能对甲醛有抑制作用。

3. 主机要考虑隔音,不能太吵,远离卧室静区域,风口噪音要低不能影响夜间休息。

4. 全热回收,达到冬天送风不凉,夏天送风不热的节能效果。

5. 双电机分控,正负压自由切换,可实现单独送风或者单独排风。

6. 一定一定要方便简易换滤网。

7. 有app远程控制,体验一下智能化的便捷。


2. 区域划分

根据户型实际情况,如果有格局变动,需要先定格局,进行墙体拆改,拆改完毕根据现有功能性来进行区域划分。其中厨房(油烟机)卫生间(换气扇)这些其余有独立的换气设备,不做考虑。区域划分的原则应遵循,平时人使用率较高的区域为洁净区,使用低或者相对静态的区域为污浊区



3. 风量参数计算

根据套内使用面积和人数进行人均风量的折算和换气次数的折算,从而取大值



4. 主机选型定位

平层常规的主机安装位置通常是厨房,卫生间,阳台,储物间,独立衣帽间等

也可根据具体平面布置图和客户需求来选取位置

推荐索尔系列这种落地或者壁挂机型,无需爬高上低拆吊顶,也无需专业工具,就像开冰箱门一样,打开检修门即可进行清理或者更换滤网。根据上面风量参数计算结果,采用“索尔Thor3.8B”机型(Q=380m³每小时换气1.15次)。

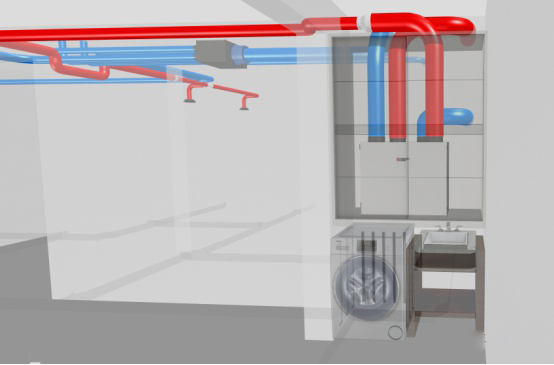

把主机位置定在餐厅旁边的阳台,可以和客户沟通,在洗衣机上面做个吊柜,把主机隐藏在洗衣机上面的柜体里,主机厚度370mm,柜体厚度略大于这个尺寸即可,将来换滤网直接打开柜门就可以操作了。这个位置距离厨房热水器的排废区中间隔着一个阳台,且不再同一平面上,完全满足规范里“距离排废区大于3米”的要求。

下面模拟了一下场景,配图





5. 管路规划

依据上面区域划分来设置新风口和回风口的位置,送风单元为风量分配箱+pe管形式,具有风量均匀噪音小,材质环保等特点,管道遵循靠边靠顶,减少管道交叉,避免降低层高,注意避让其他管道路径,尽量走直线,拐直角弯应注意预留转弯半径>15cm。上翻二层管道,采用圆变扁管件转为扁管走地面,风口留在侧墙,回风单元考虑减少开孔数量,采用枝干式,注意合理变径,变径采用渐变式,不可越级变径,上翻二层管道,同样采用圆变扁管件转为扁管走地面,风口留在侧墙。



6. 主机安装
