解决方案

Our Solutions



1. 项目背景

户型为两层复式

一层: 老人房 次卧1 次卧2 更衣间 门厅 电梯厅 过厅 客厅 外门厅 主卧阳台 主卧 主卧衣帽间

二层:西厨 餐厅 过厅 电梯厅 综合衣帽间 客房 白酒窖 红酒窖 过厅 工作室 多功能室

对新风这块提了一些要求:

1. 一定要过滤很好,要应对雾霾,沙尘暴等室外恶劣天气。

2. 滤网容尘量大,持久耐用,附带抗菌层,避免二次污染。

3. 换气效率要高,风量要大,要能对甲醛释放有稀释作用。

4. 主机要考虑隔音,不能太吵,远离卧室静区域,风口噪音要低不能影响夜间休息。

5. 全热回收,达到冬天送风不凉,夏天送风不热的节能效果。

6. 双电机分控,正负压自由切换,可实现单独送风或者单独排风。

7. 安装方式为地面走管道,地面或者侧墙下方送风,顶面排风。

8. 一定要方便简易换滤网,无需专业人员即可操作,避免人工成本太高。

9. 有app远程控制,体验远程智能化的便捷。



2. 区域划分

根据户型实际情况,如果有格局变动,需要先定格局,进行墙体拆改,拆改完毕根据现有功能性来进行区域划分。其中厨房(油烟机)卫生间(换气扇)这些其余有独立的换气设备,不做考虑;其他区域可根据使用率来分为新风系统日常换气区和污浊区,日常换气区可在每个区域单独设置新风和排风口,衣帽间和储物间这种区域为污浊区,因为使用率较低,气流多为静态,为了促进空气流动,所以要加单独排风。结论:所以风量匹配也应参考这些区域来计算。





3. 风量参数计算

根据套内使用面积和人数进行人均风量的折算和换气次数的折算,从而取大值





4. 主机选型定位

客户家里上下两层面积较大,功能区域很多,储物间比较多,要考虑好每个区域的属性,进行配置,但是同时也要考虑经济性(初始投入成本,后期滤网费用)节能性(日常运行电费),以及和中央空调施工的兼容性,减少管道交叉,尽量不给装修增加负担,还有上面开头所提的一些要求

综上所述,推荐阿波罗系列这种落地机型,直流变频EC外转子风机,带有自散热功能,适合长时间不间断连续工作,十年质保:维护方面无需爬高上低拆吊顶,也无需专业工具,就像开冰箱门一样,打开检修门即可进行清理或者更换滤网。

根据上面风量参数计算结果,采用地送风专用机型“阿波罗Apollo系列”机型(Q=500m³)一层每小时换气1.3次,二层每小时换气1.25次。每层用一台主机。

主机位置:把一层主机位置设计在外门厅的鞋柜柜体内,可以和客户沟通,把主机隐藏在柜体里,二层主机位置设计隐藏在茶室的边柜柜体内,将来换滤网直接打开柜门就可以操作了。这两个位置距离厨房热水器的排废区都很远,完全满足规范里“距离室外排废区大于3米”的高标准要求。

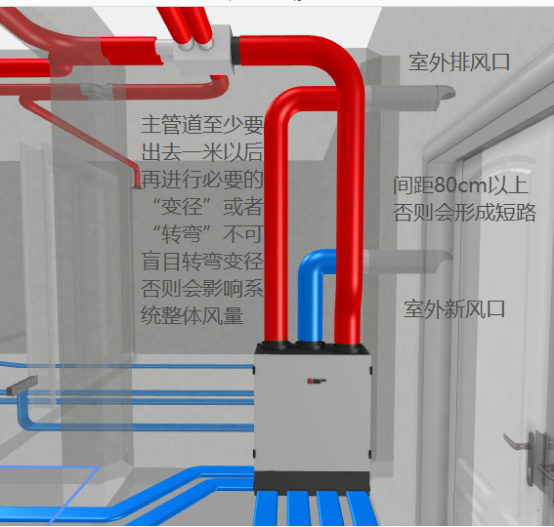

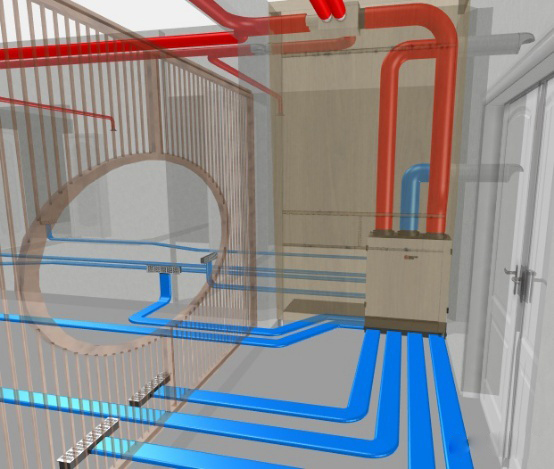

下面模拟了一下场景,配图

一层示意图:





二层示意图:



5. 管路风口规划

依据上面区域划分来设置新风口和回风口的位置以及管道走向。

送风单元为地面扁管形式,搭配主机自带分风箱具有噪音小,风量均匀等特点,如果铺设地暖,扁管可和地暖保温板做在一个水平,保温板建议用厚的,避免降低层高,拐直角弯应注意预留转弯半径>20cm,注意地面水电管路交叉,遵循“小管让大管、有压让无压”的基本原则;管卡间距不得超过1米;墙面送风风口高度参考插座高度,保持水平,地面送风风口参考后期地面完成面高度,注意应避免后期家具等遮挡风口。

回风单元为分配箱+pe管形式,具有风量均匀噪音小,材质环保等特点,管道遵循靠边靠顶,减少管道交叉,避免降低层高,注意避让其他管道路径,尽量走直线,拐直角弯应注意预留转弯半径>15cm;顶面回风风口应采用带有滤网的风口,阻挡蚊虫等大颗粒物,减少管道内壁积灰,降低主机内部回风滤网压力。

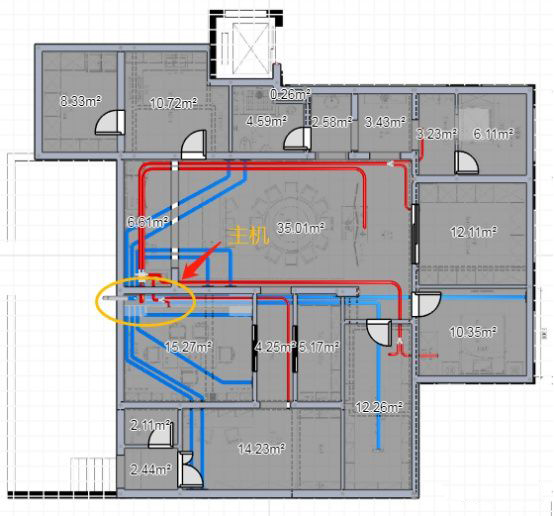

一层示意图:



二层示意图:


6. 主机安装
